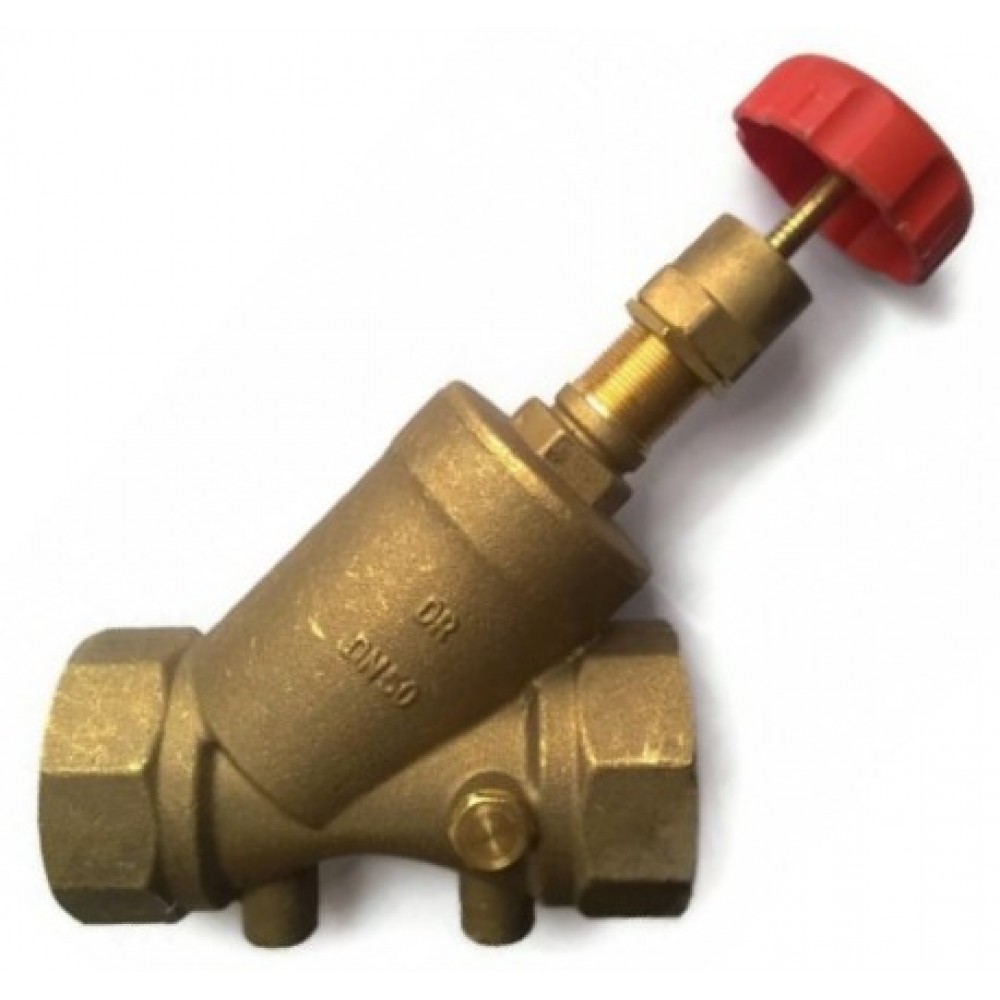

Клапан балансировочный Herz Штремакс R DN50 411766

Ручной балансировочный клапан Herz Штремакс R резьбовой. Наклонный шпиндель, муфтовое исполнение, без возможности измерения перепада давления и расхода.

Для ограничения расхода в системах отопления или охлаждения, а также для гидравлической регулировки распределителей, стояков, теплообменников, регистров отопления и охлаждения.

Клапаны Герц Штремакс с наклонным шпинделем обладают меньшим гидравлическим сопротивлением и меньшей металлоёмкостью и являются наиболее простыми, а, следовательно, и наиболее дешёвыми балансировочными клапанами. Однако при их выборе следует учитывать некоторые конструктивные особенности:

1. ход шпинделя ограничивается втулкой, находящейся под маховиком вентиля. Фиксация ограничивающей втулки осуществляется гайкой;

2. значение предварительной настройки совпадает с числом поворотов маховика вентиля. Один поворот соответствует одной ступени преднастройки. Визуально степень преднастройки оценивается по шкале, нанесённой на шпинделе вентиля непосредственно под маховиком;
3. высота клапана в целом зависит от положения шпинделя. В состоянии “полностью открыт” эта высота максимальна.

      С возможностью преднастройки. На маховике нанесены числа и отметки позволяющие осуществить настройку по четвертям. Число поворотов маховика равно степени предварительной настройки. Запоминание степени настройки ограничением хода штока с помощью втулки.

Пример применения клапанов Herz Штремакс
